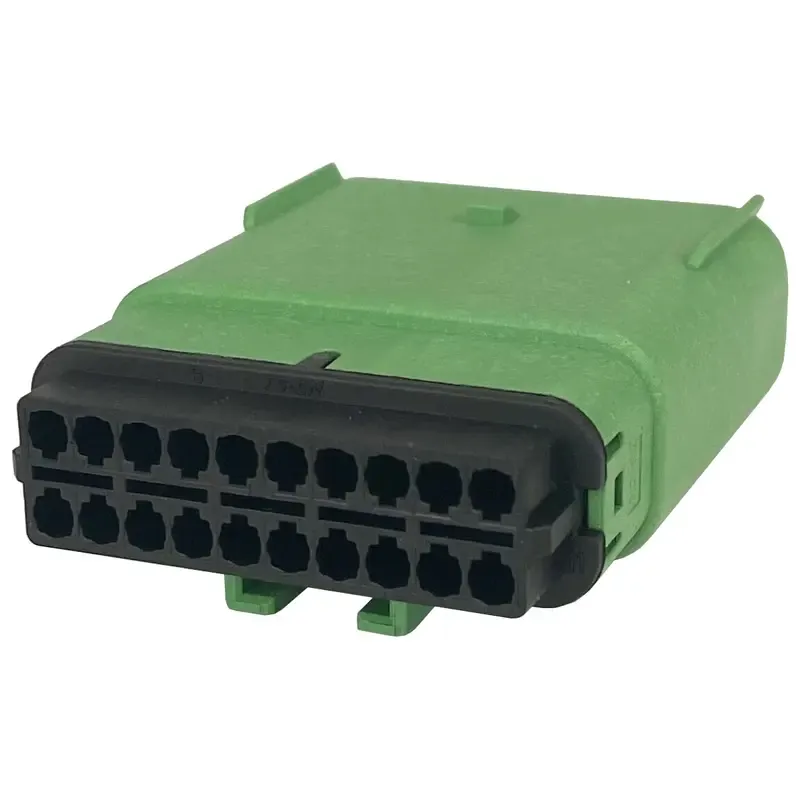

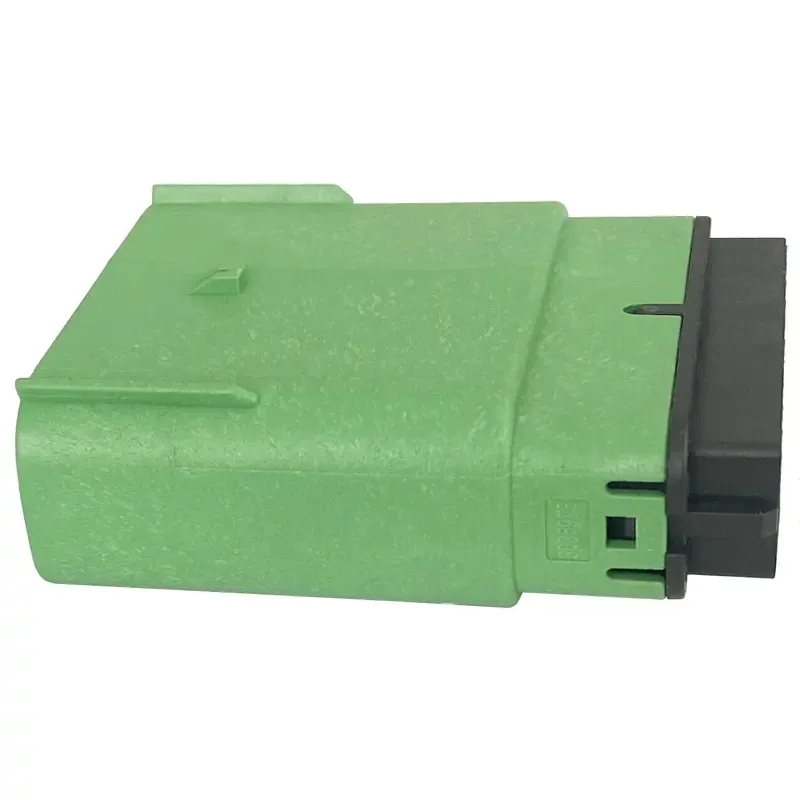

Connecteur mâle vert automobile MX150 scellé par tapis 20 broches 33482-2104 – TS30359-20P-11-3 Boîtier fil à fil haute fiabilité pour voitures, yachts et UTV

Le TS30359-20P-11-3 est un connecteur vert mâle à 20 broches conçu pour des connexions électriques sécurisées et résistantes aux intempéries dans les environnements automobiles et marins. En tant que composant clé de la famille de connecteurs étanches de type MX150, ce boîtier constitue une solution robuste pour les applications fil à fil où la fiabilité face aux vibrations, à l'humidité et aux températures extrêmes est essentielle. Conçu pour s'accoupler au connecteur femelle TS30359-20P-21-3, il permet une intégration propre et plug-and-play pour les systèmes audio, les modules de commande et l'électronique auxiliaire dans les véhicules allant des voitures particulières aux UTV tout-terrain et aux yachts de luxe. Sa couleur verte distinctive permet une identification facile au sein de faisceaux de câbles complexes, réduisant ainsi les erreurs d'installation et rationalisant la facilité d'entretien.

Pourquoi choisir le connecteur vert TS30359-20P-11-3 ?

Dans les systèmes de câblage de véhicules complexes, les connecteurs à code couleur sont plus qu'une simple aide visuelle : ils constituent un outil essentiel pour la précision et l'efficacité. Le boîtier vert du TS30359-20P-11-3 le distingue instantanément des variantes noires, grises ou bleues, aidant ainsi les techniciens à identifier rapidement le faisceau correct lors de l'installation ou de la réparation. Cela réduit le risque de mauvaises connexions, en particulier dans les configurations multi-connecteurs telles que les mises à niveau d'infodivertissement, les unités de commande du moteur ou les modules de commande d'éclairage. Qu'elle soit utilisée dans une rénovation audio de voiture haut de gamme ou dans un système de navigation maritime, cette différenciation des couleurs améliore la fiabilité et accélère les opérations de service.

Étanchéité supérieure pour les environnements difficiles

Ce connecteur présente une conception scellée par tapis qui garantit la protection de l'environnement au niveau du circuit. Chaque cavité du boîtier contient un diaphragme scellé qui reste intact jusqu'à ce qu'une borne soit insérée, créant ainsi une barrière étanche à l'eau et à la poussière autour du conducteur. Cela empêche la pénétration d'humidité, la corrosion et les courts-circuits, ce qui rend le connecteur idéal pour les applications sous le tableau de bord, sous le capot ou montées à l'extérieur. Si une borne est retirée, un bouchon d'étanchéité peut être inséré pour refermer la position inutilisée, préservant ainsi l'intégrité de l'ensemble. Ce niveau de protection est crucial pour les véhicules circulant dans des climats humides, dans des régions côtières ou dans des conditions hors route.

Matériaux haute performance pour une stabilité à long terme

Le TS30359-20P-11-3 est construit à partir de PBT+GF15 % ou de PA66+GF30 %, qui offrent tous deux une excellente résistance mécanique, résistance à la chaleur et stabilité dimensionnelle. Ces thermoplastiques renforcés de fibres de verre résistent à la déformation, aux fissures et à la déformation sous l'effet des cycles thermiques et des contraintes mécaniques. Les bornes internes sont fabriquées à partir d'un alliage de cuivre de haute pureté, de laiton ou de bronze phosphoreux, garantissant une faible résistance électrique, une transmission stable du signal et une résistance à la corrosion à long terme. Ensemble, ces matériaux fournissent un connecteur qui fonctionne de manière fiable sur des milliers de cycles d'accouplement et d'années de service.

Utilisation polyvalente sur toutes les plates-formes de véhicules

Couramment utilisé dans les faisceaux audio automobiles, ce connecteur permet une intégration transparente des unités principales du marché secondaire tout en préservant les fonctionnalités d'usine telles que les commandes au volant, les caméras de recul et les circuits d'éclairage. Il convient également pour une utilisation dans les systèmes de gestion moteur, les réseaux de capteurs, les modules d'éclairage et la distribution d'énergie auxiliaire dans les voitures, les yachts et les UTV. Sa compatibilité avec les outils et Terminaux MX150 standard le rend facile à assembler, tester et entretenir dans les paramètres OEM et aftermarket.

Fabrication OEM et ODM personnalisée disponible

Nous prenons en charge une personnalisation complète pour les marques et les intégrateurs de systèmes, y compris des moules personnalisés, des dispositions de broches modifiées, des options de couleurs spéciales et un étiquetage privé. Notre équipe d’ingénierie fournit une assistance technique de la conception à la production, garantissant que vos exigences uniques sont satisfaites avec précision et qualité. Que vous ayez besoin d'un petit lot pour le prototypage ou d'une production à grande échelle, nous proposons des solutions flexibles et évolutives avec des délais d'exécution rapides.

Une qualité sur laquelle vous pouvez compter

Chaque connecteur TS30359-20P-11-3 est fabriqué selon des normes strictes de qualité automobile (IATF 16949), des systèmes de gestion environnementale (ISO14001) et des réglementations sur les substances dangereuses (RoHS). Avec une inspection à 100 % avant expédition, y compris des contrôles de continuité, des tests de rétention et une vérification visuelle, nous garantissons des performances et une fiabilité constantes pour chaque commande.

Besoin d'échantillons ou de données techniques ?

Pour des fiches techniques, une vérification de compatibilité ou des demandes d'échantillons, contactez notre équipe commerciale aumandy@tscn.com.cn. Nous fournissons une assistance rapide et professionnelle aux distributeurs, installateurs et partenaires OEM du monde entier.

À propos de TSCN – Offrir l'excellence en matière de connectivité automobile

Zhejiang Tongsheng Electronic Co., Ltd. (TSCN) est l'un des principaux fabricants de connecteurs électriques de haute fiabilité avec plus de deux décennies d'expérience. Spécialisés dans les solutions d'interconnexion étanches et robustes, nous servons les marchés mondiaux avec des produits innovants qui répondent aux exigences exigeantes des véhicules et des systèmes marins modernes.

Notre société dispose de nombreuses pièces de rechange Molex. Vous êtes invités à nous envoyer le numéro de matériau original pour demande de renseignements. Cette série de connecteurs femelles MX150 scellés par tapis est notre produit de conception 2022. Beaucoup de nos clients commanderont chez nous et l'utiliseront dans leurs faisceaux de câbles. Actuellement, nous disposons de quatre versions de couleurs : noir, gris, vert et marron. Les séries de produits sont disponibles en 4, 6, 8, 12, 16 et 20 broches. Des boîtiers terminaux et mâles accouplés sont également fournis selon les besoins.

Le système de connecteurs scellés MX150 est compatible avec une large gamme d'applications automobiles et de véhicules commerciaux. Il fournit une transmission efficace de la puissance et du signal, permettant une communication transparente entre divers composants et systèmes. Le courant nominal du système de connecteurs allant jusqu'à 22,0 A garantit une alimentation efficace, répondant aux exigences exigeantes des véhicules modernes.

De plus, le système de connecteurs scellés MX150 présente une conception compacte et ergonomique, ce qui le rend facile à installer et à entretenir. Sa construction robuste et ses propriétés d'étanchéité offrent une protection contre la poussière, l'eau et d'autres contaminants, garantissant ainsi un fonctionnement fiable dans des environnements difficiles.

Dans l'ensemble, le système de connecteurs scellés Molex MX150 avec une interface USCAR est une solution fiable pour la connectivité de l'alimentation et du signal dans les applications automobiles et de véhicules commerciaux. Son intensité nominale élevée, sa durabilité et sa compatibilité en font un choix idéal pour les exigences industrielles exigeantes.

Veuillez comparer et vérifier que votre connecteur correspond à notre connecteur sur les photos. En cas de doute, cliquez sur la demande d'article et joignez des photos de votre connecteur ou de la pièce sur laquelle il se branche et nous vous le confirmerons dès que possible.

Vous ne trouvez pas le connecteur dont vous avez besoin ? Envoyez-nous un e-mail à mandy@tscn.com.cn et nous essaierons d'en localiser un.
